שיפור הנוחות עם מיזוג אוויר לתקרה

איך פועלות מערכות מקרר גג

הבנת מחזור הקירור ביחידות גג

כל יחידת מיזוג על הגג תלויה במה שנקרא מחזור הקירור, שעובר ארבעה שלבי מפתח: דחיסה, התעבות, הרחבה, והתאדות. ראשית, המפריק לוכד את גז הקירור ומעלה את הלחץ, מה שגורם לכך שיתחמם. הגז החם הזה עובר אל סלילי הקונדנסר בחוץ, שם הוא פולט חום ומחזור חזור למצב נוזלי. בהמשך מגיע שסתום ההרחבה, שמטרתו להוריד את הלחץ של הנוזל ולקרר אותו בצורה משמעותית. כשנוזל הקירור הקר הזה מגיע אל סלילי ההתאדות בפנים, הוא סופג חום מהאוויר הפנימי בזמן שהוא חוזר למצב אדי, ומתחיל את המחזור מחדש. מערכות מודרניות מסוג זה יכולות למחוק בין 12 ל-24 BTU של חום עבור כל וואט שהוא צורך, ולכן הן פועלות די יעיל עבור עסקים שמבקשים לשמור על עלויות נמוכות ועדיין להישאר בנוחות.

דינמיקת זרימת האוויר במערכות מיזוג אוויר תעשייתיות על הגג

מערכת מיזוג האוויר על הגג פועלת על ידי ערבוב אויר טרי מבחוץ עם אויר שכבר נמצא בתהליך סירקולציה בתוך הבניין, וזה נשלט על ידי those motorized dampers שאנו רואים ברוב הבניינים הקומרציאליים. בתוך היחידה, יש מנוף צנטריפוגלי שפולש את האויר דרך מסננים אשר תופסים כ-90 ועד אולי 95 אחוז מהחלקיקים שגודלם מעל 1 מיקרון. ברוב המערכות מביאים פנימה כ-20 עד 30 אחוז אויר טרי דרך those weatherproof hoods שמותקנות על הגג, והאויר הנותר מגיע מהמבנה עצמו. לאחר שזרם האויר הזה עובר דרך סלילי חימום או קירור, יחידות תדר משתנות מופעלות כדי להתאים את מהירות הפעולה של המנופים. התאמות אלו שומרות על זרימת האויר בטווח שבין 500 ל-2,500 רגל מעוקבת לדקה, תלוי בצורך בפועל של הבניין ברגע זה.

עקרון הפעולה של מיזוג אוויר על הגג: מהיניקה ועד לפריקה

1. ספיגה : תעלות האויר המוחזר מובילות את האויר הפנימי לתוך פלנום היחידה.
2. תנאים : בوضع קירור, האוויר זורם מעל סלילי המאדה או אלמנטים מחוממים בوضع חימום, מעביר חום לפי הדרישה.
3. פריקה : מנורת מנוע מונעת באמצעות חגורת מניעת אויר מותנה בקונduitים בלחץ סטטי של 3–6 פונט-למרובע אינץ'

כאשר המערכת מותקנת נכון, היא שומרת על הבדל טמפרטורה של ±1° פahrenheit בין אזורי הבית. הרכבה על הגג מפחיתה רעש בפנים ומשחררת שטח פנימי יקר.

רכיבים עיקריים של מיזוג אוויר על הגג

קומפרסורים במערכות מיזוג אוויר על הגג: הלב של הקירור

קומפרסורים מונעים את תהליך הקירור על ידי הגדלת הלחץ על אדי הקולחן, כך שיוכלו להזיז חום בצורה ישימה. בימינו, קומפרסורי ספירה הפכו לבחירה השולטת במערכות הגג, שכן הם פועלים ביעילות של 15 עד 20 אחוזים יותר מהסוגים הישנים יותר של קומפרסורים אוסצילנטיים, כך לפי הדוח האחרון של AHRI משנת 2023. מאחר שהקומפרסורים עובדים קשה כל היום כל השנה, שיקום תחזוקה מתאימה עליהם היא קריטית לחלוטין אם אנו רוצים להימנע מתקלות ולשמור על תפקוד חלק לאורך השנים.

סלילי המאדים ותפקידם בספיגת החום

סלילי המבخر נמצאים בתוך יחידת מטאטא האוויר וברוב המקרים עשויים מאלומיניום או מנחושת. סלילים אלו פועלים על ידי סילוק חום מהאוויר הפנימי בזמן שהגז הקירור עובר מצורת נוזל לצורת אדי. כאשר הסלילים נבחרו נכון ליישום שלהם, הם מסירים כ-85 עד 90 אחוזים מהرיכוז של לחות באוויר, מה שמאפשר שליטה טובה יותר על הטמפרטורה והרطوبة במרחב. עם זאת, בעיות נוצרות כאשר זרימת האוויר מופנית עקב הצטברות אבק או חסימות על גבי הסלילים. הגבלת זרימה זו יכולה להגביר את צריכת האנרגיה עד שלושים אחוזים בחלק מהמקרים. לכן חשוב כל כך לבצע תחזוקה קבועה – מרבית הטכנאים ממליצים לבדוק ולנקות את הסלילים אחת לשלושה חודשים כדי לשמור על יעילות הפעולה של המערכת.

סלילי הממצה: פיזור חום באופן יעיל

כאשר המקרר הופך חזרה לצורה נוזלית בתוך סלילי הקונדנסר, הסלילים פורקים את החום שנצבר החוצה. ברוב המערכות מותקנים רכיבים חשובים אלו ממש על גגות של בניינים, שם הם נחשפים לגשם, שלג וטמפרטורות קיצוניות. יצרנים לרוב מכסים אותם בשרפים מיוחדים כדי להגן מפני ש corrosion ומזיקות מזג האוויר. אם מטפלים בהם בקביעות, רוב סלילי הקונדנסר יכולים להמשיך לפלוט חום ביעילות של כ-95 אחוז בערך 15 שנה לפני שהחלפתם הכרחית. ניקוי אחת לשנה הוא הכרח משום ששכבת אבק פוגעת ביעילות הפעולה, מה שמעמיס על הקומפרסור ובסופו של דבר גורם לתקלות. פעולת ניקוי בסיסית בעזרת מטאטא ומנורת אבק תורמת רבות להפעלה חלקה לאורך עונות שימוש כثيف.

שסתומי התפשטות ומנחלי בקרת המקרר

TXVs הם ביסודו מה ששולט בתנועת הקולח מהצד של הלחץ הגבוה לצד הלחץ הנמוך במערכות קירור וחימום. ה-EEVs החדישות מתקדמות צעד נוסף קדימה עם דיוק של כמעט אחוז וחצי בפקוח על זרימה, הודות לפקוח בזמן אמת על נתוני המערכת, מה שעושה אותן טוב בהרבה מהעיצובים הישנים בעלי החריצה הקבועה, מבחינת שיפור ביעילות עונתית של בין 12 ועד אולי אפילו 18 אחוזים. לפי תקן ACCA 5, התאמת המטען הנכון של הקולח וסיבובバル브These במדויק משפיעים על כ-40 אחוזים מתפקודו של המערכת כולה. זה בהחלט משמעותי לאנשים שמחפשים אופטימיזציה של המערכת.

יעילות אנרגטית במערכות מיזוג אוויר על הגג

рейיטינג SEER ו- EER ביחידות קירור וחימום על הגג

במקרה של הערכת מתקנים על הגג, שני מדדים עיקריים בולטים: SEER שפירושו Seasonal Energy Efficiency Ratio, ו-EER שפירושו Energy Efficiency Ratio. דירוג ה-SEER מציין לנו עד כמה מתקן מקרר לאורך כל העונה, בעוד ש-EER מתייחס במדויק לביצועים בימים החמים ביותר, כאשר הטמפרטורה בחוץ מגיעה לכ-95 מעלות והטמפרטורה בפנים נותרת סביב 80 מעלות. בזמננו, דגמים חדשים יכולים להגיע לדירוגי SEER impressionנטיים של עד 18 ודירוגי EER שчастית חורגים מ-12.5, על פי נתונים מ- AHRI מהשנה 2023. זה ממש קפיצה גדולה קדימה בהשוואה לציוד ישן יותר, עם שיפורים הנעים בין 25% ועד אפילו 40% יותר יעילות. מה זה אומר באופן מעשי? ובכן, דירוגים גבוהים מובילים בדרך כלל לצריכת חשמל נמוכה יותר ובסופו של דבר חוסכים כסף על חשבונות החודש לאורך הזמן.

השפעת הבידוד ועיצוב הצינורות על יעילות המערכת

גם יחידות גג יעילות במיוחד פועלות באופן גרוע כאשר הן מותקנות עם בידוד לקוי או עיצוב תעלת אוורור לקוי. הדמיה תרמית מראה שבידוד לקוי של יחידות יכול להוביל לאובדן של 15–20% מהאוויר המCONDITIONED, מה שמעמיס על המנוף. תעלות אוורור עם דליפה מבזבזות עד 30% מנפח האוויר (ASHRAE, 2023). שיטות עבודה מומלצות כוללות:

• התקנה של בידוד מסוג R-8 עד R-12 על קווי הקירור
• שימוש במכסים לתעלות עם חדירות נמוכה מ-0.05 perm
• עיצוב תLayout של תעלות אירודינמי כדי להפחית את הלחץ הסטטי ב-0.2–0.5 אינץ׳ ווטר ג'ט

אלו מנגנונים מבטיחים שהתפוקה של האוויר תגיע ליעד המתוכנן.

בקרים חכמים ומנועים מהירים עם תדירות משתנה לחיסכון באנרגיה

מערכות מיזוג אוויר עכשוויות מצוידות בתרמוסטטים חכמים ובמנועים בעלי מהירות משתנה הנקראים VSD, שמאפשרים להן להתאים את תפוקתן לצורך בפועל בכל רגע נתון. הקולרים שבטכנולוגיית VSD יכולים לכוון את הקיבולת שלהם מאה אחוז ועד עלייה מלאה, כך שהם לא רק נוטים להדליק ולכבות כמו הדגמים הישנים. כאשר משלבים את היכולות הללו עם חיישני נוכחות שזיהו אנשים בסביבה ובקרות שמשיבות לשינויים במזג האוויר, יצרנים מציינים ירידה בפעולה שנתית של somewhere בין 25% ל-40% לפי ממצאים עדכניים של הסוכנות להגנת הסביבה. לדוגמה, ניקח יחידה סטנדרטית של 20 טון. עם התקנת VSD, המערכת הזו עשויה להוריד את הצריכת החשמל השנתית שלה מ-58,000 קילוואט-שעה ל-34,800 בערך באזורים עם דפוסי אקלים מתונים. מעבר לחסכון בחשמל, הסדר הזה גורם פחות עייפות למתקן עצמו, מה שפירושו מנחות וקולרים שיימשכו לאורך זמן.

סוגים וכינויות של מיזוג אוויר על הגג

מערכות מיזוג אוויר על הגג מציעות פתרונות גמישים לצורכי קירור מסחריים, עם כינויות המותאמות לצורות בנייה מסוימות ולדרישות תפעוליות. הבנת ההבדלים הללו מבטיחה נוחות אופטימלית, יעילות אנרגטית, וניהול עלויות ארוך טווח.

יחידות אזור בודד לעומת יחידות מרובות אזורים על הגג

מערכות מיזוג אוויר של אזור בודד פועלות בצורה הטובה ביותר כאשר יש לשלוט בטמפרטורה במרחב אחד בלבד, מה שמתאים למתקנים כמו חנויות מכולת או חדרי שרתים בהם יש לשמור על תנאים קבועים. התקנות הפשוטות יותר אלו בדרך כלל יקרות ב-15 עד אולי אפילו 20 אחוז פחות בהתחלה בהשוואה למערכות מורכבות יותר. מאידך, מערכות מרובות אזורי מיזוג משדרות אוויר מוקרר או מחומם לחלקים שונים של הבניין דרך תעלות מיוחדות ושרשראות ניתנות להתאמה. הן מתאימות במיוחד למבנים גדולים כמו קמפוסים משרדיים או בתי חולים בהם מחלקות שונות עשויות לדרוש הגדרות אקלים שונות לחלוטין, כולן בו זמנית.

מערכות מיזוג מותקנות על הגג לעומת מערכות מפוצלות

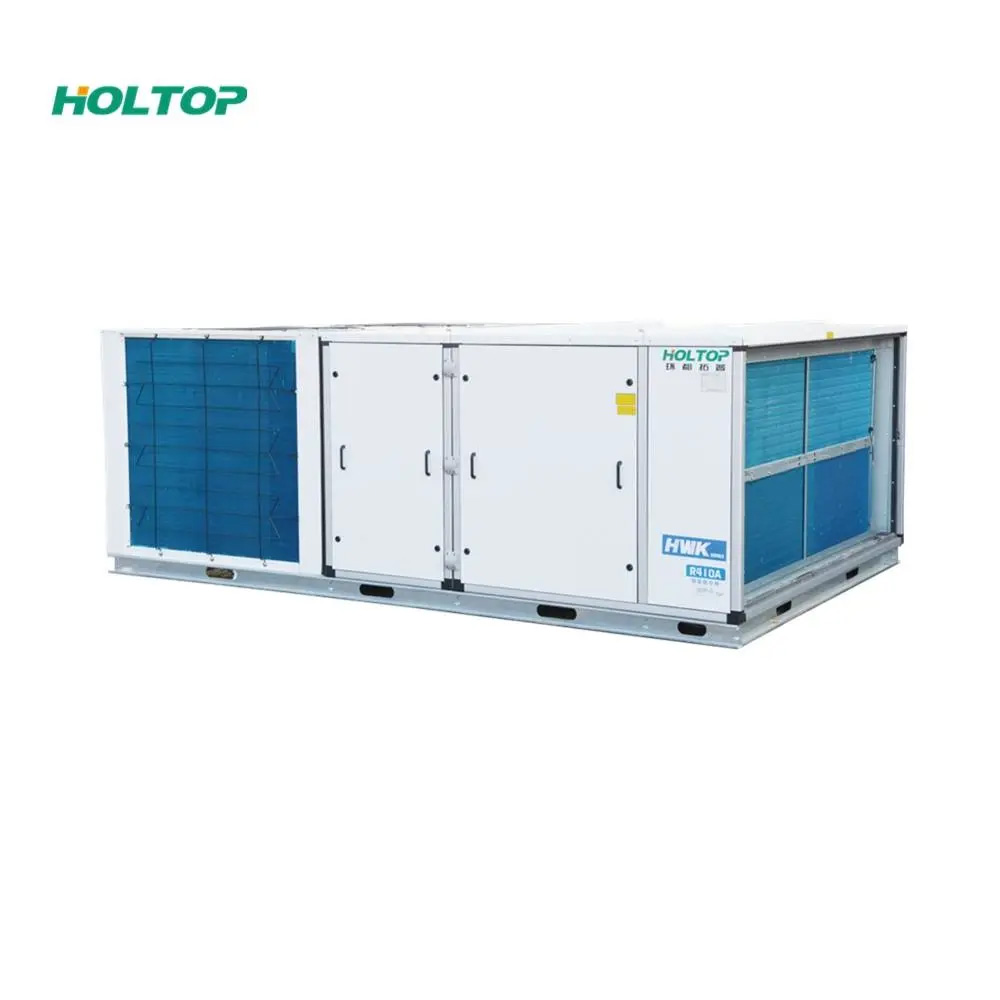

• מערכות מותקנות : משלבות מרכיבים של חימום, קירור ואוורור בארון בודד המותקן על הגג. מערכות קומפקטיות אלו ממזגות את הרעש הפנימי ופוחתות בצורך בשיפוץ, אך דורשות מבני גג מוגזים.
• מערכות מפוצלות : הפרד את סליל המבخر הפנימי מהמקשה החיצונית, מה שמאפשר גמישות רבה יותר בשדרוג של מבנים ישנים. אם כי עלויות ההתקנה גבוהות ב-10–25%, מערכות מפוצלות לרוב מספקות יעילות טובה ב-10–15% באקלים מתון.

השוואה עם מערכות קירור מסחריות אחרות

הצבת מערכות קירור על הגג חוסכת שטח פנימי רב במבנים, ומצמצמת את שטח התחנות הפנימיות ב-60 עד 80 אחוז לעומת מערכות המותקנות בקרקע. מערכות מים קרים דורשות צינורות מורכבים שעוברים דרך קירות ותקרות, בעוד יחידות הגג פועלות אחרת, תוך שימוש בקירור התפשטות ישירה, מה שמאפשר להן להגיב מהר בהרבה לשינויים בטמפרטורה. אך במקומות שבהם האקלים קיצוני במיוחד, יש היגיון לשלב בין יחידות הגג לבין טכנולוגיות אחרות. חברות מסוימות משלבות אותן עם חום משאבה בעונות החורף, או מצרפות אותן למערכות גיאותרמיות לייצוב לאורך כל השנה. גישה כזו מביאה לתוצאות טובות יותר בכלל, ומאפשרת שהמערכת תמשיך לפעול חלק גם כשיש תנודות גדולות בטמפרטורות.

שיטות עבודה מומלצות לתחזוקה של יחידות מזגן על הגג

සාමාන්‍ය වායු සෙවීම් සහ කුණ්ඩලිනි සොයා බැලීම

תסכול חודשי רגיל של מסננים אויר וסלילי אידוי מונע חסימות זרימה שגורמות למערכות מיזוג אוויר לעבוד בערך 15% יותר קשה, לפי מחקר של ASHRAE משנת שעברה. עבור מסננים מקומטים, מרבית המומחים ממליצים להחליף אותם בערך כל שלושה חודשים, אם כי בתי מגורים באזורים עם הרבה אבק או אגור עלולים להיות צריכים להחליף אותם אפילו אחת לחודש. בעת ביצוע ביקורי עונה אלו, אל תשכחו לבדוק את סרטי הסליל לאיזה קיפול או פגיעה. אפילו משהו מינורי כמו סריט מקופלת אחת יכולה להפחית את יעילות תהליך העברת החום בבערך 8%, מה שמצטבר עם הזמן הן בעלויות האנרגיה והן בבلى על המערכת.

ניקוי סלילי הקונדנסור כדי לשמור על יעילות

نظف ملفات المكثف مرتين في السنة للحفاظ على الأداء الأمثل. يمكن لطبقة غبار بسماكة 0.04 بوصة أن تقلل من قيمة SEER بنقطة ونصف. استخدم فرشاة ذات شعيرات ناعمة ومنظفات معتمدة من وكالة حماية البيئة الأمريكية (EPA) لإزالة الأوساخ دون إلحاق الضرر بألواح الألومنيوم الحساسة. تساعد هذه الصيانة في الحفاظ على 95% من كفاءة وحدات التكييف على الأسطح على مدى عشر سنوات.

جداول الصيانة الوقائية والفوائد الاقتصادية على المدى الطويل

تقلل الصيانة الاحترافية نصف السنوية من تكاليف الإصلاح بنسبة 40% وتمدد عمر المعدات إلى أكثر من 20 عامًا (وفقاً لمعايير NFPA 2023). يجب على الفنيين المعتمدين التحقق من شحن التبريد ضمن نطاق تسامح ±5%، واختبار المكثفات، والتفتيش الدوري على الاتصالات الكهربائية بحثًا عن علامات لحدوث تفريغ كهربائي دقيق. أفادت المنشآت التي تتبع برامج صيانة منظمة بتخفيض إجمالي تكاليف الملكية بنسبة 35% مقارنةً بتلك التي تعتمد على الإصلاحات التصحيحية.

שאלות נפוצות

كيف يختلف مكيف الهواء المركب على الأسطح عن المكيفات التقليدية؟

מקררים על הגג מותקנים על הגג, חוסכים שטח פנימי ומצמצמים רעש. הם מערבבים אוויר מבחוץ ואוויר מעובד מחדש, ומסנכרנים את הפלט לפי הצורך לצורך בקרת אקלים יעילה.

מהן הרכיבים המרכזיים במקרר על הגג?

הרכיבים המרכזיים כוללים מחצצים, סלילי אידוי, סלילי מיתוק ותורמי התפשטות. כל רכיב ממלא תפקיד חשוב במחזור הקירור ובניהול החום.

באילו אמצעים נמדדת היעילות האנרגטית במקררים על הגג?

היעילות האנרגטית נמדדת באמצעות דירוג SEER (יחס יעילות אנרגטית עונתי) ודירוג EER (יחס יעילות אנרגטית), שבודקים את הביצועים לאורך העונה ובימים חמים בהתאמה.

באיזו תדירות יש לבצע תחזוקה למקררים על הגג?

התורכובות תחזוקה כוללות בדיקת מסננים אחת לחודש וניקוי סלילים אחת לשישה חודשים, כדי לשמור על היעילות ולהאריך את חיי המערכת.
