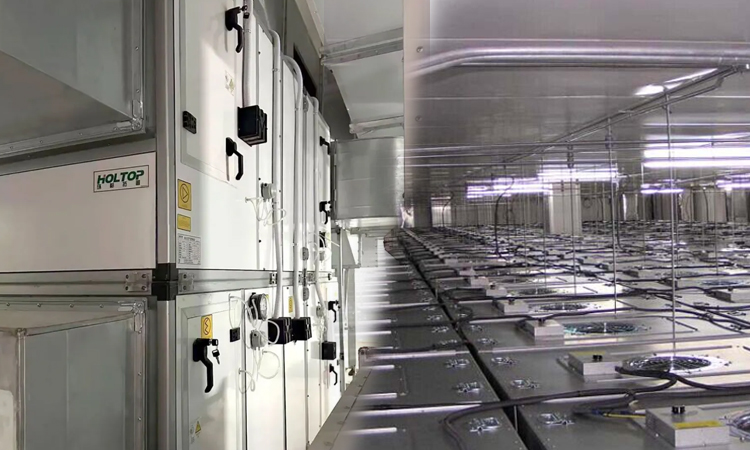

FFU לעומת AHU לחדר נקי

ביצועי ניקיון והעמדת תקן לפי המחלקות של ISO (ISO 5–8)

תחזוקת איכות אוויר מחמירה בחדרים נקיים לפי תקנות ISO 5–8 דורשת סינון מדויק וניהול מדויק של זרימת האוויר כדי לעמוד בתקן ה-ISO 14644-1. בעת הערכת מערכות FFU לעומת AHU, הסחר הנגדי בין בקרת מקומית ובין יעילות מרכזית משפיע ישירות על סיכונים של זיהום חלקיקי.

יעילות סינון HEPA/ULPA ובקרת איכות האוויר המקומית

מסננים מסוג HEPA יכולים לתפוס כ-99.97 אחוז מהחלקיקים שגודלם לפחות 0.3 מיקרון. מסננים מסוג ULPA יוצאים אפילו מעבר לכך, ותופסים עד 99.999 אחוז מהחלקיקים בגודל של 0.12 מיקרון ומטה. מערכות FFU מספקות סינון בדיוק במקום שבו הוא נחוץ ביותר, מה שמצריך פחות דליפות פוטנציאליות ועוזר לשמור על תקני ISO 5 באזורים שבהם ניקיון הוא קריטי לחלוטין, למשל במהלך תהליכי ייצור סטריליים. מצד שני, יחידות טיפול אוויר מסורתיות (AHU) מסתמכות על בנקים מרכזיים של מסננים מסוג HEPA או ULPA, אך תצורות אלו נושאות בעיות משלעצמן. צינורות האוויר עלולים לפתח סדקים עם הזמן, ושינויים בלחץ האוויר לאורך המערכת יוצרים הזדמנויות לחדירת מזהמים. לפי דוחות תעשייתיים, מתקנים המשתמשים במערכות FFU רואים בדרך כלל הפחתה של 30–50 אחוז בחלקיקים באוויר בחדרי ניקיון מסוג ISO 5, בהשוואה למתקנים התלויים במערכות AHU. זה משנה משמעותית את היכולת לשמור על סטריליות בייצור פרמצבטי או בסביבות אחרות הדורשות טהרה גבוהה במיוחד. בנוסף, האופי המודולרי של מערכות FFU מאפשר ניהול מקומי של האוויר ללא חשש להדחה חוצה בין אזורי עבודה שונים במתקן.

שכיחות החלפת האוויר, אחידות וההתאמה לתקן ISO 14644-1 לפי מחלקה

תקן ה-ISO 14644-1 קובע את מה שנקרא קצבי החלפת אוויר מינימליים. לדוגמה, במרחבים מסדרה ISO 5 נדרשים כ-250–300 חליפות אוויר בשעה כדי לשמור על ריכוז חלקיקים מתחת ל-3,520 חלקיקים למטר מעוקב בגודל 0.5 מיקרון ומעלה. לעומת זאת, במרחבים מסדרה ISO 7 נדרש כ-60 חליפות אוויר בשעה כדי להשאיר את ריכוז החלקיקים מתחת ל-352,000 חלקיקים למטר מעוקב. כאשר מדובר בשימור סביבה נקייה מסוג זה, מערכות יחידות פילטרציה ואוורור (FFU) באמת מצליחות לה brill. היחידות האלה מייצרות מה שנקרא זרימה לאמינרית אחידה, עם עקביות של מעל 95% בדפוסי זרימת האוויר, מה שהופך אותן מתאימות במיוחד לקיום תקני ה-ISO 5 עד ה-ISO 6. מצד שני, מערכות אוורור מרכזיות מסורתיות (AHU) נתקלות בקשיים, מאחר שהן סומכות על אספקת אוויר דרך צינורות. תצורה זו נוטה ליצור בעיות טורבולנציה, וכן אבדן לחץ סטטי שפוגע באחדות של הפצת זרימת האוויר, במיוחד באזורים מסדרה ISO 7–8, שבהם דרישות הניקיון אינן קפדניות באותה מידה, אך עדיין חשובות. אף על פי שמערכות AHU יכולות באופן טכני לקיים את דרישות הסיווג אם הן מאוזנות כראוי, יחידות FFU מספקות באופן טבעי שליטה טובה יותר בהתפלגות החלקיקים באזורים קריטיים. משמעות הדבר היא תלות קטנה יותר בתהליכי אחזקה מורכבים הדורשים זמן ומשאבים ליישום תקין.

ארכיטקטורת פונקציונלית: מודולריות, בקרה וסיכון לזיהום במערכות FFU לעומת מערכות AHU

סינון בנקודת השימוש (FFU) לעומת קירור מרכזי (AHU): דינמיקת לחץ והגנה מפני זיהום חéo

יחידות פילטרציה נקודתית (FFUs) מספקות סינון ברמה של HEPA או ULPA ישירות במודולים הבודדים של התקרה, מה שיוצר את אזורים הלחץ החיובי היציבים הנדרשים במרחבים קריטיים לעבודה. במובן מסוים, תצורה זו מונעת את החדירה של חלקיקים למקומות שבהם הם לא צריכים להימצא. מה שמייחד יחידות אלו הוא העצמאות שלהן – אם אחת היחידה נכשלת, האחרות ממשיכות לפעול ללא הפרעה. בנוסף, אין צורך בצנורות שעשויים לזרות מזהמים סביב. זרימת האוויר היורדת דרך רשתות ה-FFU שומרת על תנאי זרימה למינרית עם עירבוליות מינימלית, כלומר החלקיקים נשארים תלויים באוויר לתקופות קצרות יותר. לפי כמה מחקרים אחרונים שבדקו את הביצועים של מתקנים, המעבר לסינון נקודתי באמצעות FFUs יכול לצמצם בעיות של זיהום צולב בקרוב ל-40 אחוז בהשוואה למערכות מסורתיות המשתמשות בצנורות.

יכולת הרחבה, גמישות בשדרוג קיימים ותאימות לשינויים בתוכנית המרחב

האופי המודולרי של מערכות ה-FFU מאפשר למנהלי החדרים הנקיים לשנות את סביבת העבודה שלהם די מהר, בלי להרוס קירות או לבצע עבודות בנייה משמעותיות. זה הופך את היחידות האלה למתאימות במיוחד לסביבות ניסוי שבהן התהליכים עדיין נמצאים בתהליך פיתוח או כאשר צורכי הייצור משתנים באופן מתמיד. היעילות היא שיחידות בודדות פשוט מוזזות, מוסרות או מותקנות מחדש במקום שבו הן נדרשות, בהתאם למיקום הציוד. לא יותר מקומות מתים בזרימת האוויר שמזדמנים כל כך הרבה עם מערכות תקעיות מסורתיות של יחידות טיפול אוויר (AHU). רוב ה-FFU מתאימים ישירות לרשת התקרות הסטנדרטית, ללא קשיי התקנה מיוחדים, מה שמשמר גם שטח רצפת יקר. עבור מתקנים ישנים שמעוניינים לעדכן את תשתיותיהם, זה חשוב מאוד. נתונים תעשייתיים מראים שחברות חוסכות בדרך כלל בין 25% ל-60% על עלויות שיפוץ בהשוואה להרחבה של מערכות ה-AHU. בנוסף, אם בעתיד יידרש לשפר את הסיווג ל-ISO גבוה יותר, ה-FFU מאפשרות השגתו ללא צורך לפרק את כל המערכת ולהתחיל מחדש מאפס.

צריכת אנרגיה, עלות מחזור חיים, וקיימות תפעולית

צפיפות הספק המניע, אובדן הלחץ הסטטי, וסיבובים בין יעילות ברמה של המערכת

הכמות של הספק הנדרשת להזזת אוויר דרך חדר נקי (נמדדת בווט ל-CFM) משחקת תפקיד חשוב בכמות האנרגיה הכוללת שנצרכת. יחידות סינון מאווררים (FFU) פועלות עם דרישות לחץ סטטי נמוכות בהרבה – כ-0.5 אינץ' מנגנון מדידת לחץ מים – הודות לעיצוב המאוורר החשמלי המפוזר שלהן. בכך נמנעים כל אובדי התעלה הנובעים משימוש ביחידות טיפול באוויר מסורתיות (AHU). רוב היחידות AHU דורשות יותר מ-2 אינץ' מנגנון מדידת לחץ מים רק כדי לדחוף את האוויר דרך תעלות שמתופרות בסינון HEPA. אם כי ל-AHU יש יתרונות בתחום בקרת הטמפרטורה בכל הרווח, FFU מפחיתות בעיות דליפת תעלות ומאפשרות למנהלים להתאים את זרימת האוויר באופן מדויק באזורים שונים. כאשר בוחנים עלות חיים, מחקרים מראים ש-FFU יכולות לחסוך כ-23% בצריכת האנרגיה של המאווררים בחדרי ניקיון ברמה ISO 7, בהתאם להנחיות האחרונות של ASHRAE משנת 2023. חסכונות אלו, יחד עם תחזוקה קלה יותר וגמישות טובה יותר בהוצאות הון, הופכים את ה-FFU לבחירה חזקה לפעולות ברות-קיימא ברוב סביבות חדרי ניקיון כיום.

אינטגרציה של העיצוב ואסטרטגיה להפצת אוויר

מערכים של יחידות פילטרציה וסינון תקרה (FFU) לעומת אספקת יחידת טיפול באוויר (AHU) בדרכונים: שלמות הזרימה הלמינרית וניהול הטורבולנציה

התקנת מערכות יחידות פילטרציה וסינון (FFU) לתקרות תורמת מאוד לשימור זרימת אוויר לאמינרית, מאחר שיחידות אלו ממקמות מסננים מסוג HEPA או ULPA בדיוק במקום בו הם נדרשים ביותר. תצורה זו מצמצמת את הפרעות האוויר המטריחות הנגרמות על ידי כל הפנייה במערכת הצינורות, על ידי פיזורים המפריעים לזרימה ועל ידי שינויים בלחץ הלא רגילים במערכות יחידת טיפול באוויר (AHU) מסורתיות. הרעיון כולו עובד טוב יותר משום שהחלקיקים אינם מתערבלים במידה כזו, ובנוסף, המערכת מתאימה היטב סביב תחנות העבודה כאשר היא מותקנת כראוי. אמנם גם יחידות AHU יכולות ליצור תנאים לאמינריים אם נשתמש במודלים מחשבים מתקדמים, במחסומים מיוחדים ובמכשירי יישור זרימת אוויר, אך בואו נודה בזה – מערכות ישנות אלו ממש ממש קושות להתמודד עם אזורים מתים וזרימות מעוותות, במיוחד כשמדובר בהתקנה מחדש בבניינים עם צינורות עתיקים. לפי תקני ה-ISO 14644, השימוש במערכות FFU מקל על הקיום של דרישות התאמה, מאחר שמערכות אלו מייצרות באופן טבעי זרימת אוויר אחידה מתקרה לקצה הרצפה, ללא צורך בפתרונות מורכבים להבעיית זרימת האוויר.

שאלות נפוצות (FAQ)

מה ההבדל בין מסננים מסוג HEPA למסננים מסוג ULPA?

מסננים מסוג HEPA אוספים כ-99.97% מהחלקיקים באוויר בגודל קטן עד 0.3 מיקרון, בעוד שמסננים מסוג ULPA אוספים עד 99.999% מהחלקיקים בגודל קטן עד 0.12 מיקרון, ובכך מספקים סינון עילאי.

למה מעדיפים יחידות סינון תקרה (FFUs) על פני יחידות טיפול אוויר (AHUs) בחדרים נקיים?

יחידות סינון תקרה (FFUs) מספקות סינון מקומי, המפחית דרמטית את הסיכוי לтеקיות ומאפשר שמירה על סטנדרטים קריטיים של ניקיון הנדרשים בחללים נקיים מסוימים. מערכת זו מפחיתה באופן משמעותי את הסיכונים של זיהום צולב בהשוואה ליחידות טיפול אוויר (AHUs).

איך יחידות סינון תקרה (FFUs) תורמות לחיסכון באנרגיה?

יחידות סינון תקרה (FFUs) פועלות בדרישות נמוכות יותר של לחץ סטטי, ובכך מפחיתות את צריכת האנרגיה בהשוואה ליחידות טיפול אוויר (AHUs) מסורתיות, אשר לעיתים קרובות סובלות מאובדן לחץ בצינורות ודורשות כמות גדולה יותר של אנרגיה כדי לפעול ביעילות.

האם התקנת יחידות סינון תקרה (FFUs) פשוטה?

כן, יחידות סינון תקרה (FFUs) מתאימות לרשת התקרה הסטנדרטית ללא צורך בהתקנות מיוחדות, מה שמאפשר אינטגרציה קלה וחיסכון בשטח ובעלות הבנייה.
