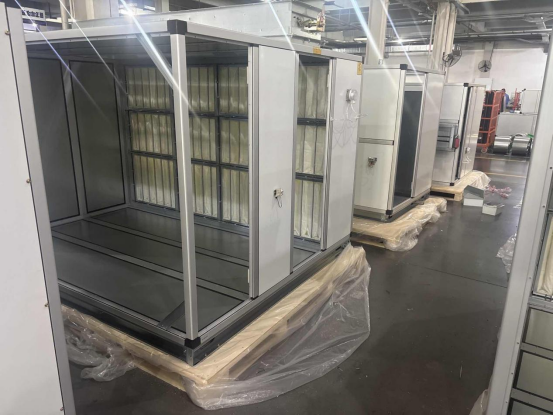

איך מחלקת אויר חוסכת אנרגיה?

התפקיד של מחלקת אויר ביעילות אנרגטית של מערכות מיזוג

איך מחלקת אויר תורמת ליעילות אנרגטית

יחידות טיפול באוויר או AHUs מגדילות משמעותית את היעילות של מערכות קירור וחימום בשימוש באנרגיה. הן עושות זאת על ידי שיפור זרימת האוויר והטמעת טכנולוגיות חכמות למדי בימים אלה. קחו למשל מערכות VAV מודרניות שהן מכווננות את זרימת האוויר בהתאם לצורך בפועל בכל רגע נתון. אנשי התעשייה צפוי חיסכון באנרגיה של כ-30 אחוזים לעומת מערכות ישנות עם מהירות קבועה. כמו כן, קיימות יחידות שנקראות ממירים לאנרגיה או ERVs שממירות חום ולחות מהאוויר הנשאף החוצה, ומעבירות אותם לאוויר הצהיר הנכנס. זה מקטין בצורה ניכרת את דרישות החימום והקירור. בחודשים הקרים, ERVs לוכדות בדרך כלל בין מחצית לארבע חמישיות מהחום המבוזבז, מה שפירושו שהדודיים אינם צריכים לפעול לעיתים קרובות כל כך, וכך חוסכים ב kosten האנרגיה.

יתרונות יעילות אנרגטית של עיצובים מודרניים של יחידות טיפול באוויר

AHUs עכשוויות מעוצבות לסינרגיה בין רכיבים:

• מניעים במהירות משתנה (VSDs) מתאם דינמית את מהירותי המניפה וה펌פה לדרישות העומס של הבניין, ומבטל את היעילות של תפעול במהירות קבועה.
• מסננים יעילים עם דירוג MERV 13+ מפחיתים את התנגדות זרימת האוויר ב-15–20% בהשוואה לדגמים ישנים יותר, ובכך מפחיתים את דרישות צריכת החשמל של המניפה.
• מנועי ECM צורכים כ-30% פחות אנרגיה ממנועי AC מסורתיים, כפי שמצוין בסימוני ייחוס בתעשיית HVAC.

ביחד, התקדמות זו יכולה להפחית את צריכה של אנרגיית HVAC ב-25–40% בבניינים מסחריים.

איך מחשבים את יעילות יחידת הטיפול באוויר (AHU)?

בעת בחינת הביצועים של יחידת טיפול באוויר (AHU), טכנאים בודקים לרוב שני מדדים עיקריים: יחס החום הרגשי (SHR) ומקדם הביצועים (COP). ה-SHR מציין למעשה איזו חלק מהאפקט הקירור נובע מירידה ממשית בטמפרטורה לעומת הסרת לחות. ברוב המערכות הביצועים הם אופטימליים כאשר ה-SHR נע בין 0.6 ל-0.8, כלומר הן מבצעות עבודה טובה בשליטה על רמת הרטיבות. מבחינת COP, ערך זה מראה כמה חימום או קירור אנו מקבלים בהשוואה לקליטת החשמל. ליחידות AHU מודרניות יש בדרך כלל דירוגי COP בשיעור 4 עד 5, כך שעבור כל קילוואט שעה של חשמל שהושקע, היחידות מסוגלות לייצר כמות של קירור השווה בערך לארבע פעמים אותה כמות. ליחידות שנשאות את תווית Energy Star יש גם ביצועים טובים יותר מהממוצע, ומספקות כשיעור 10% עד 15% ביצועים טובים יותר ממודלים רגילים לפי מבחנים עצמאיים שבוצעו על ידי מעבדות חיצוניות.

שיפור מקדם הביצועים של המערכת באמצעות יחידות טיפול באוויר

כאשר משלבים יחידות טיפול באוויר (AHUs) עם מערכות החזרת חום, היעילות הכוללת של מערכות מיזוג האוויר עולה בדרך כלל בין 20% ל-30%. לדוגמה, כאשר משלבים משאבת חום שעובדת על גז עם מה שנקרא חלוף חום סיבובי. התוצאה? במקומות עם אקלים מתון, מקדם הביצועים עולה מ-3.5 לכ-4.2. וגם יש טריק נוסף. ניהול זרימת האוויר בצורה אסטרטגית יוצר הבדל משמעותי. הפחתת כמות האוויר הנעקר בלילה, כאשר המבנים ריקים, מפחיתה את התדירות בה דחסים צריכים להתחיל לפעול. זה חוסך כסף לאורך זמן, תוך שמירה על אויר פנימי טרי מספיק עבור התושבים בשעות הפעילות.

רכיבי חיסכון באנרגיה מרכזיים ביחידות טיפול באוויר

מנועי מהירות משתנה (VSDs) לשליטה דינמית בזרימת האוויר

יחידות טיפול באוויר של ימינו מצוידות בדרך כלל בהילוכים מהירים משתנים או VSDs כדי להתאים את מהירות המנפחים בהתאם למספר האנשים הנמצאים בסביבה ולתחושת הטמפרטורה בפנים. הילוכים אלו מכווננים את זרימת האוויר לצרכים בפועל, במקום לפעול במהירות מרבית כל הזמן, מה שמשמעו בזבוז הרבה פחות אנרגיה באופן כללי. כאשר פועלים רק ב-80 אחוז מהקיבולת, הילוכים אלו מקטינים את צריכה של אנרגיית המנפח כמעט לחצי, לפי מחקרים אחרונים של ASHRAE משנת 2023. היכולת להסתגל למהירויות שונות לא רק עוזרת להאריך את חיי הרכיבים בגלל הפחתת המתח על החלקים, אלא גם מבטיחה שהאוויר ימשיך להשתנות בצורה תקינה בכל בניין, כך שכל אחד יישאר בנוח ללא תלות בשינויי מזג האוויר בחוץ.

מערכות סינון יעילות שמפחיתות עומס אנרגיה על המנפחים

להשיג איכות אויר טובה מבלי ליצור התנגדות רבה מדי היא מטרת מערכות הסינון המתקדמות. מחקר שפורסם בשנת 2023 מצא משהו מענייןupgrade regarding שדרוג מסננים. כאשר עוברים ממסננים סטנדרטיים מסוג MERV 8 למודלים יעילים יותר מסוג MERV 13, הלחץ הסטטי עולה רק בכ-0.15 אינץ' של מדידת לחץ מים, בתנאי שהמסננים יישארו נקיים ויתוחזקו היטב. זה אולי לא נראה הרבה, אך שקולו את הדבר הבא: מניעים צורכים בין 25% ל-35% מהאנרגיה הכוללת בשימוש במערכות קירור וחימום מסחריות. לכן, אפילו שיפורים קטנים מאוד בכמה קל לאוויר לעבור דרך המערכת יכולים להפוך לחיסכון אמיתי בחשבונות החשמל לאורך זמן. מנהלי תחזוקה חייבים לקחת בחשבון את הקשר הזה בין ביצועי המסנן לבין עלויות האנרגיה בעת קבלת החלטות בנוגע לתחזוקה.

מנועים, מאווררים ובקרים חוסכי אנרגיה

ל-ECMs יש דירוג יעילות מרשים בין 92 ל-96 אחוז, מה שמשיג על מנועים אינדוקטיביים מסורתיים שפועלים בדרך כלל בסביבות 80 עד 85 אחוז יעילות. מנועים אלו מכווננים באופן אוטומטי את המהירות והמומנט, מה שעושה אותם יעילים בהרבה בכללותם. היעילות משתפרת עוד יותר כאשר הם משולבים בעיצובי מאווררים מודרניים שמקטינים איבדי טורבולנציה בכמעט 20%, לפי מחקר של מכון תנועת האוויר (Air Movement Institute) משנת 2023. שילוב זה ממש מקטין את צריכה החשמלית ללא תלות במצב שבו המערכת פועלת. חיישנים חכמים מרחיקים לכת, ומאפשרים אופטימיזציה מלאה של ביצועי יחידת הטיפול באוויר (AHU) בהתבסס על דרישות העומס בפועל ולא על הגדרות קבועות.

טכנולוגיות שחזור חום וקירור חופשי ביחידות טיפול באוויר (AHUs)

מערכות שחזור חום ביחידות טיפול באוויר

מערכות שחזור חום צוברות 50–70% מאנרגיית החום מהאוויר הנשאף החוצה, ומצמצמות את עומסי החימום והקירור ב-35% (Bai et al. 2022). סוגי נפוצים כוללים:

• סלילי מעבר : מעבירים חום באמצעות סירקולציה של מים בין זרמי האויר של אספקה ופליטה, מפחיתים את דרישות הбойילר ב-25–40% באקלימים קרים
• مبادלי חום לוחתיים : משיגים יעילות העברת חום של 60–80% ללא זיהום צלב בין זרמי האוויר

מערכות אלו יכולות להוריד את עלות צריכת האנרגיה השנתית של מיזוג אויר ב-0.15–0.30 דולר לדון לא ריבועי במתקנים מסחריים, לפי מחקר על עקרונות עיצוב מומלצים ליחידות טיפול באוויר

קירור חופשי ואקונומיזרים: הפחתת דרישות קירור מכני

כאשר האוויר החיצוני נעשה קריר יותר מהאוויר בפנים, מפעילים מחליפים כדי לעמוד בצורכי הקירור במקום להפעיל את קולטות המים היקרות. עבור מבנים הנמצאים באזורים עם דפוסי מזג אוויר מתונים, מערכות אלו יכולות לצמצם את צורכי הקירור ב-30 עד 50 אחוז, לפי מחקר שפורסם בשנה שעברה על ידי ליו ועמיתים. בחודשי האביב והסתיו, כאשר הטמפרטורות משתנות, ייתכן שחללים פנימיים יראו ירידה בטמפרטורה של בין 8 ל-12 מעלות פרנהייט פשוט מפעילות נכונה של מחליף. כמה מבחנים אחרונים הראו כי כאשר חברות משפרות את אופן פעולת המחליפים שלהן, הן חוסכות כ-650 שעות כל שנה בפעולות קירור מכניות בסידורי משרד רגילים. יעילות שכזו יוצרת הבדל גדול לאורך זמן למנהלי תחזוקה שפוקחים על חשבונות האנרגיה שלהם.

تهوية לילית לצמצום פעילות משאבת חום

השימוש באוויר הלילה הקריר כדי להוריד חום מבניינים יכול לצמצם משמעותית את הצורך בקירור ביום שלאחריו. מחקרים מראים שגישה זו מקטינה בדרך כלל את השימוש במשאבות חום בין 15 ל-25 אחוז, וטמפרטורות הפנים במהלך תקופות חמות יורדות בכ-4 עד 7 מעלות פרנהייט. בתי ספר ומבני אחסון גדולים נהנים במיוחד מהשיטה הזו מכיוון שעOften יש להם מרחבים פתוחים גדולים. המערכת פועלת באמצעות דפקים אוטומטיים שנפתחים בלילה וחישובי זרימת אויר חכמים שמוצאים את הכמות המדויקת של אויר טרי שצריכה להיכנס. טכנולוגיות אלו עוזרות להפיק את המירב מהקירור הלילי מבלי לפגוע באיכות האויר בפנים.

בקרות חכמות ואופטימיזציה תפעולית

תזמון ונקודות קובע אופטימליים לצמצום צריכה של אנרגיה

תזמון חכם מסנכרן את פעולת יחידת עיבוד האוויר (AHU) עם דפוסי ההימצאות, ומביא לחיסכון של 12–18% באנרגיה. על ידי התאמת נקודות הטמפרטורה והפעלת בקרת אזורי במהלך תקופות ללא הימצעות, מערכות חכמות מונעות את קירור או חימום של אזורי לא בשימוש. מתקנים שמממשים אופטימיזציה המבוססת על זמן מדווחים על ירידת עומס קירור לאחר שעות ב-35–40%, תוך שמירה על נוחות המתגוררים.

מעקב שוטף וניתוח נתונים לגילוי ובקרה של ביצועי יחידת עיבוד האוויר (AHU)

מערכת ניטור ממונעת באמצעות IoT עוקבת באופן מתמיד אחר פרמטרים כגון לחץ סטטי, מיקום מחסומים וביצועי מנוע כדי לזהות אי-יעילות בהקדם. כלים של למידת מכונה מנתחים נתונים היסטוריים כדי לחזות צרכי תחזוקה ולשפר את הגדרות הפעולה. לפי "מחקר ניהול ביקוש מסחרי" משנת 2023, מבנים המשתמשים בניתוחים מסוג זה מפחיתים את צריכה של אנרגיית מיזוג האוויר והدافלים (HVAC) ב-18–22% מדי שנה.

אופטימיזציה של מצבי פעולה של יחידת עיבוד האוויר (AHU) (DC ו-NV)

מערכות ת ventilation מותאמות פועלות על ידי התאמת זרימת האוויר בהתאם לרמות הפחמן הדו-חמצני שנמדדו בפועל במקום. גישה זו יכולה לצמצם את צריכה של אנרגיית המאווררים בטווח של כ-25% עד כ-30% באזורים שבהם אנשים נכנסים ויוצאים במהלך היום. קיימת גם שיטתוורbanיה לילה, שמנצלת טמפרטורות נמוכות יותר בחוץ בשעות הערב כדי לקרר מבנים לפני שהבוקר מגיע. מחקרים מראים ששיטה זו מקטינה את הצורך בהפעלת מיזוג אוויר במהלך שעות היום החמות בכ-15% ועד כ-20% באזורי אקלים מתונים. יישום של גישות גמישות אלו עוזר למערכות ניהול בניין לפעול בצורה טובה יותר, בין אם זה קיץ או חורף, שעת שיא בבוקר או מאוחר בלילה כשמרבית האנשים כבר הלכו הביתה.

תחזוקה וביקורת לבחירה ליעילות אנרגטית ארוכת טווח

תחזוקה שגרתית של מתקני אוורור מסחריים לביצוע מיטבי

תחזוקה פרואקטיבית משפרת את יעילות יחידת הטיפול באוויר (AHU) ב-15–30% ומאריכה את חיי הפעילות של הציוד (כתב העת ASHRAE, 2023). תוכנית תחזוקה חצי שנתית צריכה לכלול:

• החלפת מסננים (מסננים מלוכלכים מגדילים את צריכת האנרגיה של המפוחן ב-10–15%)
• בדיקת מתח ремז' (אי-יישור גורם לבזבוז של 5–8% מיכולת המנוע)
• ניקוי קרצים (קרציס מלוכלכים מקטינים את יעילות העברת החום ב-25–40%)

השפעת מסננים מלוכלכים ומערכות לא מאוזנות על צריכה של אנרגיה

יחידות טיפול באוויר שנשכחו צורכות 22% יותר אנרגיה מדי שנה בהשוואה ליחידות שטופלו היטב, לפי דוח 2022 Commercial HVAC Efficiency Report . זרימת אויר לא מאוזנת מגדילה את הדליפות במעילי האוורור ב-18% ומאלצת את הקומפרסורים לעבוד קשה יותר ב-30% בטעния שיא, מה שמזרז שחיקה ומעלה את עלות היונקים.

גורמים מרכזיים בבחירת יחידות טיפול באוויר יעילות מבחינה אנרגטית

בעת בחירת יחידות טיפול באוויר, יש להעניק עדיפות ל:

1. עיצובים מודולריים התומכים בתפעול בטעינה חלקית, ומציעים יעילות טובה ב-45% ממערכות בעלות קיבולת קבועה
2. מנועי ECM עם יעילות של 92% לעומת דגמים סטנדרטיים של 80%
3. מסננים בדרגת מילוי מלא מעוצבים כדי לשמור על נפילת לחץ מתחת ל-0.2 אינץ' עמוד מים

בחירת החומר במחלקי חום משפיעה על 12–15% מהעלויות האנרגטיות לאורך מחזור החיים עקב הבדלים בהתנגדות לקורוזיה ובמוליכות תרמית

עלות מחזור חיים לעומת השקעה ראשונית בבחרת AHU

למרות שיחידות AHU בעלות יעילות גבוהה יקרות יותר ב-20–35% בהוצאות הראשוניות, הן בדרך כלל משיגות החזר השקעה תוך 9–12 שנים באמצעות חיסכון באנרגיה ובתחזוקה (DOE 2023). ניתוח מחזור חיים מראה שבקרה חכמה תורמת ל-38% מהחיסכון הכולל, בעוד בניה עמידה מקטינה את הוצאות התחזוקה ב-27% לאורך תקופה של 15 שנה

שאלות נפוצות

מהו התפקיד של יחידות טיפול באוויר במערכות HVAC?

יחידות טיפול באוויר (AHUs) הן רכיבים חיוניים במערכות HVAC שמטרתן לנהל ולסוער אוויר בצורה יעילה, ובכך תורמות משמעותית ליעילות אנרגטית

איך תרומם נהלי מהירות משתנה (VSDs) לחיסכון באנרגיה ביחידות טיפול באוויר (AHUs)?

נהלי מהירות משתנה מכווננים את מהירות המפוחים בהתאם לצורך, ובכך מקטינים בזבוז אנרגיה ומאריכים את מחזור החיים של הציוד.

מה היתרונות בשימוש במסננים בעלי יעילות גבוהה ביחידות טיפול באוויר?

מסננים בעלי יעילות גבוהה, כגון MERV 13+, מפחיתים את התנגדות זרימת האוויר, ובכך מורידים את דרישות הכוח של המפוח ומחסכים אנרגיה.

איך פועלת החזרת חום ביחידות טיפול באוויר?

מערכות החזרת חום אוספות אנרגיה תרמית מהאוויר הנשאב כדי לקלקח מראש את האוויר הנכנס, ובכך מפחיתות את עומסי החימום והקירור עד 35%.

למה חשוב שמר כללי ביחידות טיפול באוויר?

שמירת שגרה מבטיחה ביצועים אופטימליים, מפחיתה את צריכה האנרגיה, ומאריכה את מחזור החיים של רכיבי יחידת הטיפול באוויר.
